Lenovo ThinkPad E14 Gen2、Intel 第11世代CPUのモバイルノート。症状は電源が入らない、同業さんからのご依頼。
カバーを開けた面を検査すると、あきらかにおかしな電圧が流れていました。メイン19Vのところに数ボルトだったり、めちゃくちゃな印象。

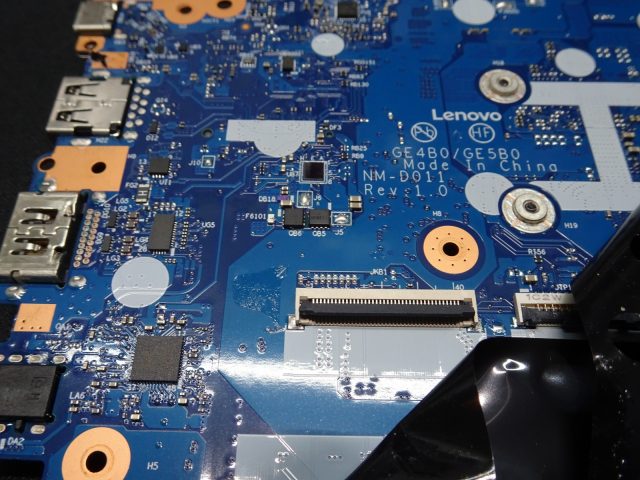

電源の入口の回路が見たい。マザーボードを外します。ウザい保護フィルムで覆われています。
慎重に剥がしていくと…はっ？💦 フィルムが切れて、ICに貼り付いています。

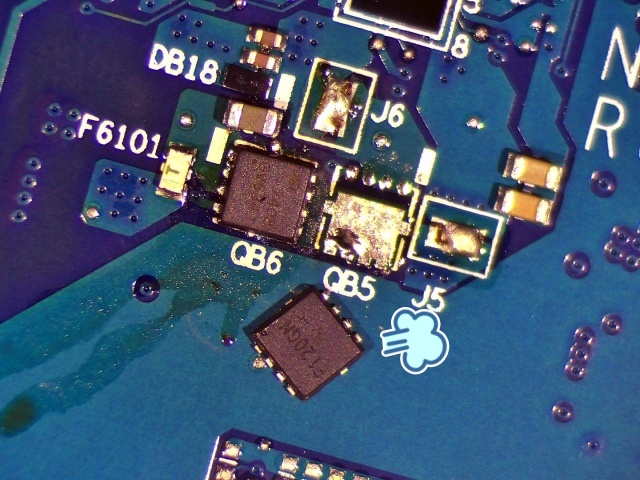

わはは😆 フィルムにくっ付いて取れてしまいました🤣 冗談みたいなホントの話です。中途半端にくっ付いていたから、おかしな電圧が流れていたと納得。
剥がれたQ2MOSFETを観察してみると、どうやら半田が融けきっていない。こういうICは炉？を使って熱で実装するのですが、温度管理が甘かったのでしょうか。
この時点で思い出しましたが、この現象を海外のフォーラムかなんかで見た記憶があります。15インチサイズ、E15 Gen2だった気がします。
念のため、MOSFETを交換します。で、熱風ではんだ付けしている最中、隣のQ1MOSFETも吹き飛びました💦
ここも実装が甘かったみたい。こちらも交換します。
終わり。ヒューズ切れも無いので大丈夫でしょう。
ほんの気休めですが、サーマルパッドを被せておきました。
USB Type-C入力のメイン電圧が通るので、かならず熱を持ちます（サーマルカメラで温度を計ったら、平常時60～80℃程度でした）。半田が融けきっていないので、経年、この熱で浮いてきたと想像できます。
仮組み、通電確認。

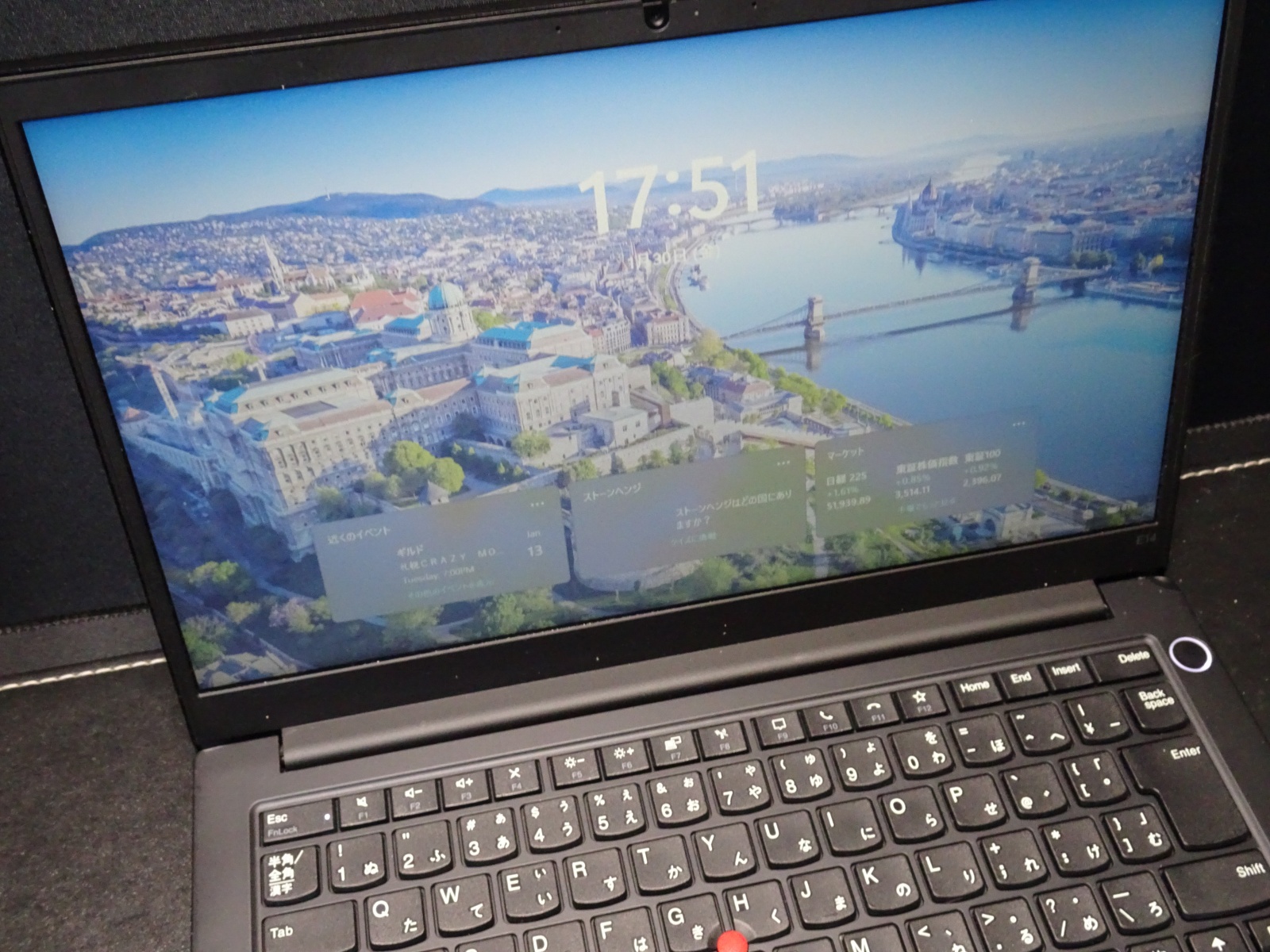

起動しました。
今回は14インチモデルでしたが、15インチの’ThinkPad E15 Gen2’も、ボディがデカイだけなので、同じマザーボードを使用しているはずです。ここの回路は疑ってみるべきです。
もう一件、同じE14 Genの修理例を追加。また笑ったので。
バッテリーでは動いていたが、充電がされず起動できなくなったとご相談。遠路北海道より。
フィルムを剥がす時、またくっついてくるかと思ったが、今回はそうならず。

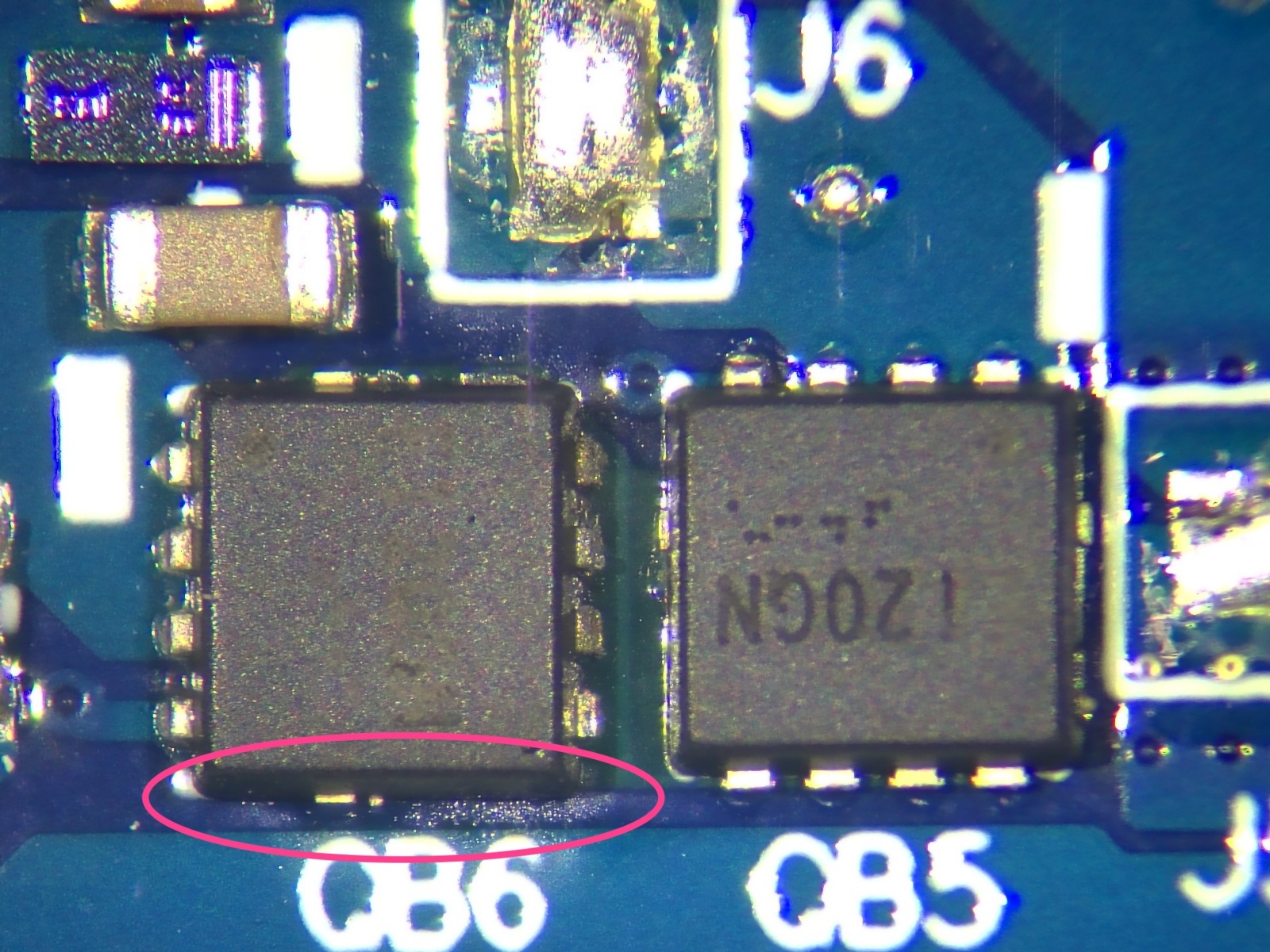

しかし、例のMOSFETを観察すると、フラックスがにじみ出ているのがわかります。完全に付いていませんね、たぶん。

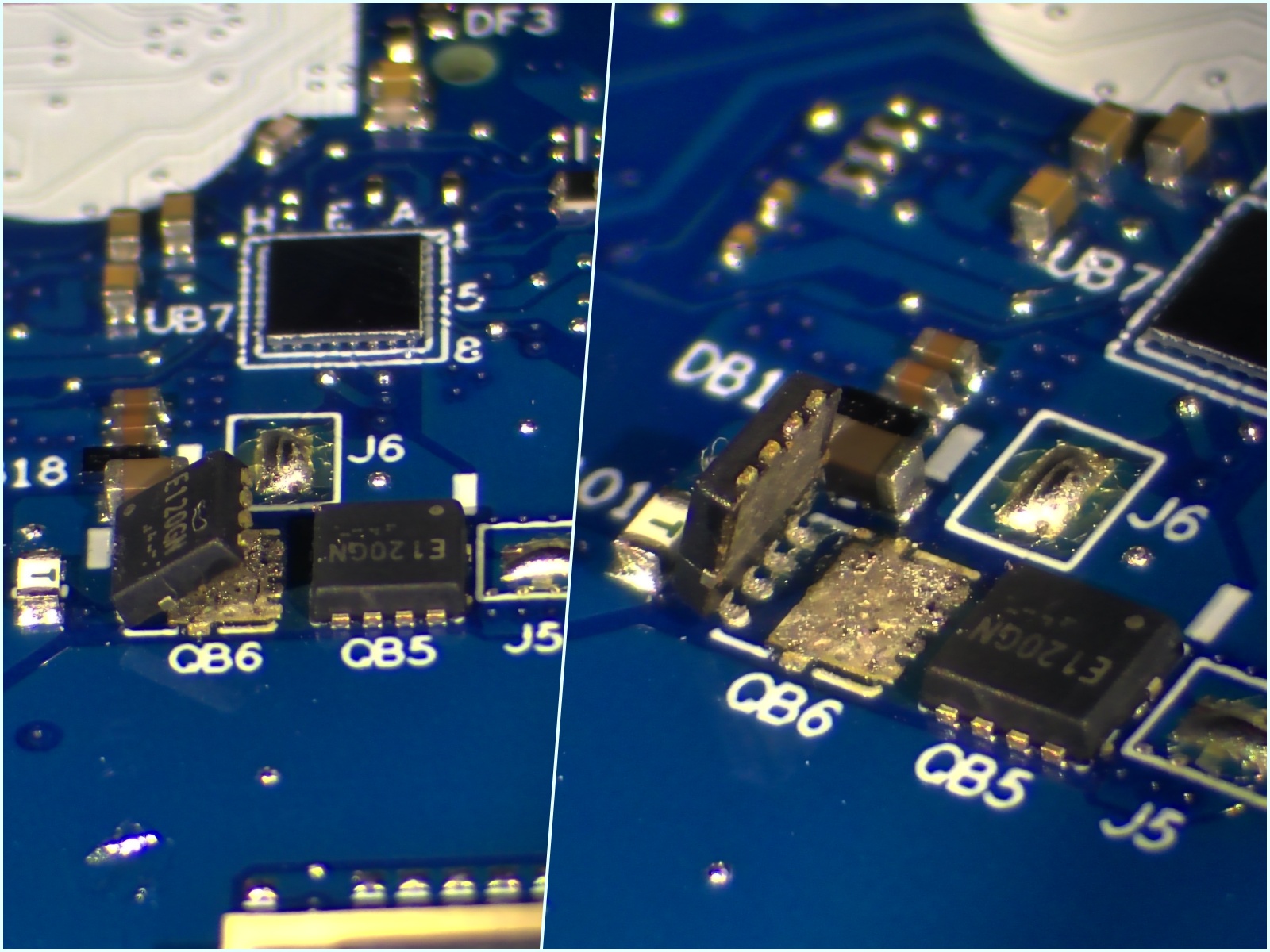

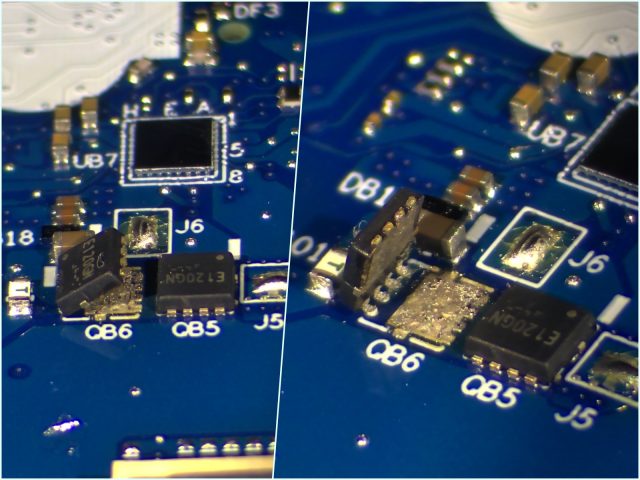

ちょっこと側面を押し込んだら剥がれてきました😆 ハンダは足部分だけしっかりしていて、起立してしまいました🤣

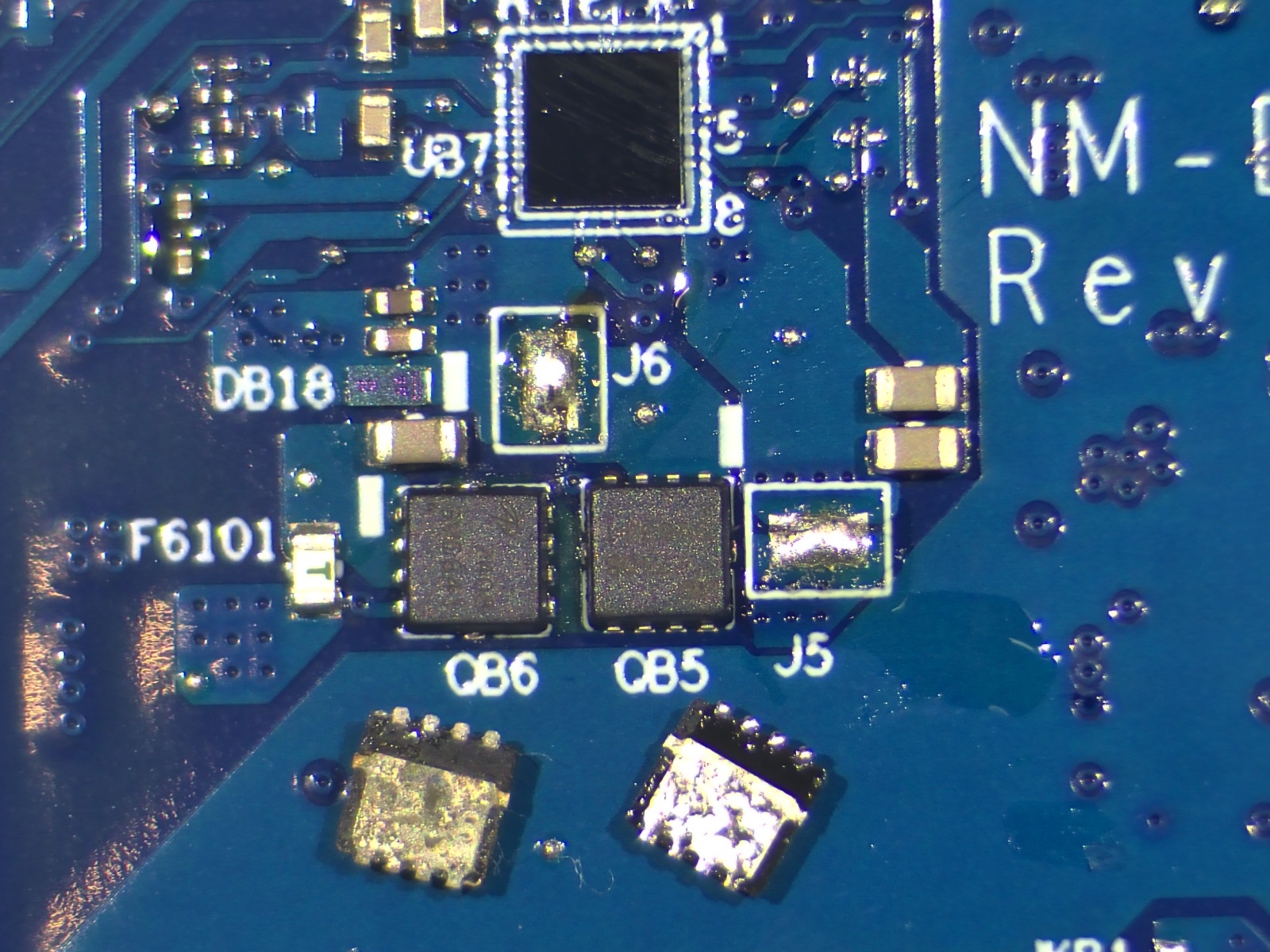

念のため両方とも交換しておきます。片方だけあきらかに色が違いますよね。製造の実装時にハンダが溶けきっていなかった証拠です。
通電するようになりました。修理をされる方は、隣のヒューズもしっかり固定されているか、確認した方がよさそうですよ。
ご依頼ありがとうございました。
